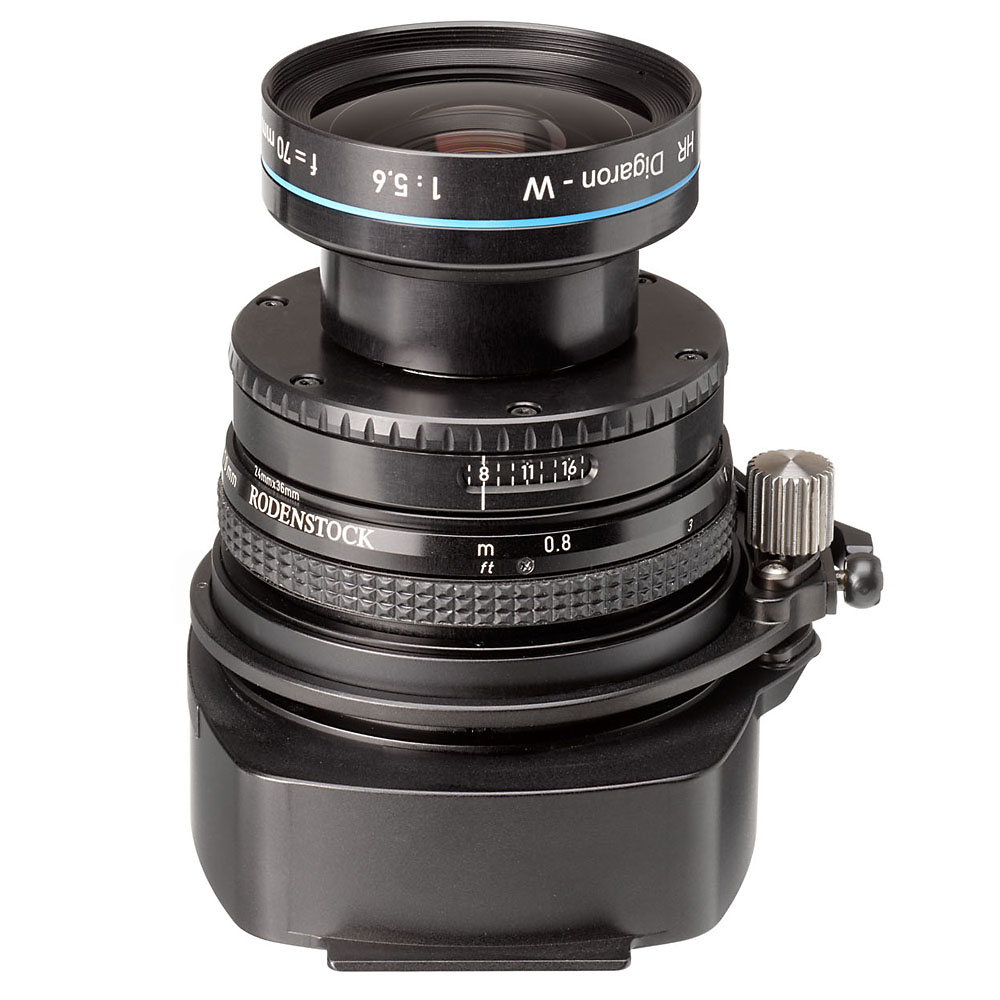

Le WTSA-870 Lenspanel est dédié à l'utilisation avec des dos numériques avec obturateur électronique activé par capteur et possède un objectif Rodenstock 5.6/70 HR Digaron-W avec ouverture seulement monté dans une monture hélicoïdale.
Cette lunette est équipée d'un mécanisme de basculement et d'inclinaison intégré qui peut être actionné par deux boutons de commande à engrenages précis jusqu'à 5 degrés d'inclinaison vers le haut et vers le bas et 5 degrés d'inclinaison vers la gauche et la droite, tandis que les deux peuvent être réglés indépendamment, séparément mais également en combinaison.
Les mouvements ont une position zéro claire et forcée où le réglage parallèle au plan focal est garanti.
Distance focale la plus courte par rapport à l'objet : 0,9 mtr
Cercle d'images de l'objectif à f/11 : 100mm
Mouvements optiques :
Taille du capteur CCD 37x37mm : 28/28mm
Taille du capteur CCD 33x44mm : 28/25mm
Taille du capteur CCD 36x48mm : 25/22mm
Taille du capteur CCD 37x49mm : 24/22mm
Taille du capteur CCD 40x54mm : 20/18mm
Taille du capteur CCD 36x56mm : 22/18mm
Mouvements de caméra :
WDS : Haut / Bas / Gauche / Droite : 34 / 26 / 20 / 20mm
WRS : Haut / Bas / Gauche / Droite : 25 / 15 / 20 / 20mm
